miércoles, 3 de noviembre de 2010
lunes, 1 de noviembre de 2010
CIRCUITOS.-
Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias, inductores, capacitores, fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada.
Los circuitos que contienen solo fuentes, componentes lineales (resistores, capacitores, inductores), y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna.
Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
PARTES DE UN CIRCUITO.
•Componente: Un dispositivo con dos o más terminales que puede fluir carga dentro de él. En la figura 1 se ven 8 componentes entre resistores y fuentes.
•Nodo: Punto de un circuito donde concurren varios conductores distintos. A, B, D, E son nodos. Nótese que C no es consdierado como un nodo puesto que es el mismo nodo A al no existir entre ellos diferencia de potencial o tener tensión 0 (VA - VC = 0).
•Rama: Conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.
•Malla: Un grupo de ramas que están unidas en una red y que a su vez forman un lazo.
•Fuente: Componente que se encarga de transformar algún tipo de energía en energía eléctrica. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2.
•Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable (idealmente cero) que une los elementos para formar el circuito.
Los circuitos que contienen solo fuentes, componentes lineales (resistores, capacitores, inductores), y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente directa o en corriente alterna.
Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
PARTES DE UN CIRCUITO.
•Componente: Un dispositivo con dos o más terminales que puede fluir carga dentro de él. En la figura 1 se ven 8 componentes entre resistores y fuentes.
•Nodo: Punto de un circuito donde concurren varios conductores distintos. A, B, D, E son nodos. Nótese que C no es consdierado como un nodo puesto que es el mismo nodo A al no existir entre ellos diferencia de potencial o tener tensión 0 (VA - VC = 0).
•Rama: Conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.
•Malla: Un grupo de ramas que están unidas en una red y que a su vez forman un lazo.
•Fuente: Componente que se encarga de transformar algún tipo de energía en energía eléctrica. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2.
•Conductor: Comúnmente llamado cable; es un hilo de resistencia despreciable (idealmente cero) que une los elementos para formar el circuito.
jueves, 23 de septiembre de 2010
miércoles, 25 de agosto de 2010
NUESTRO PROYECTO.-

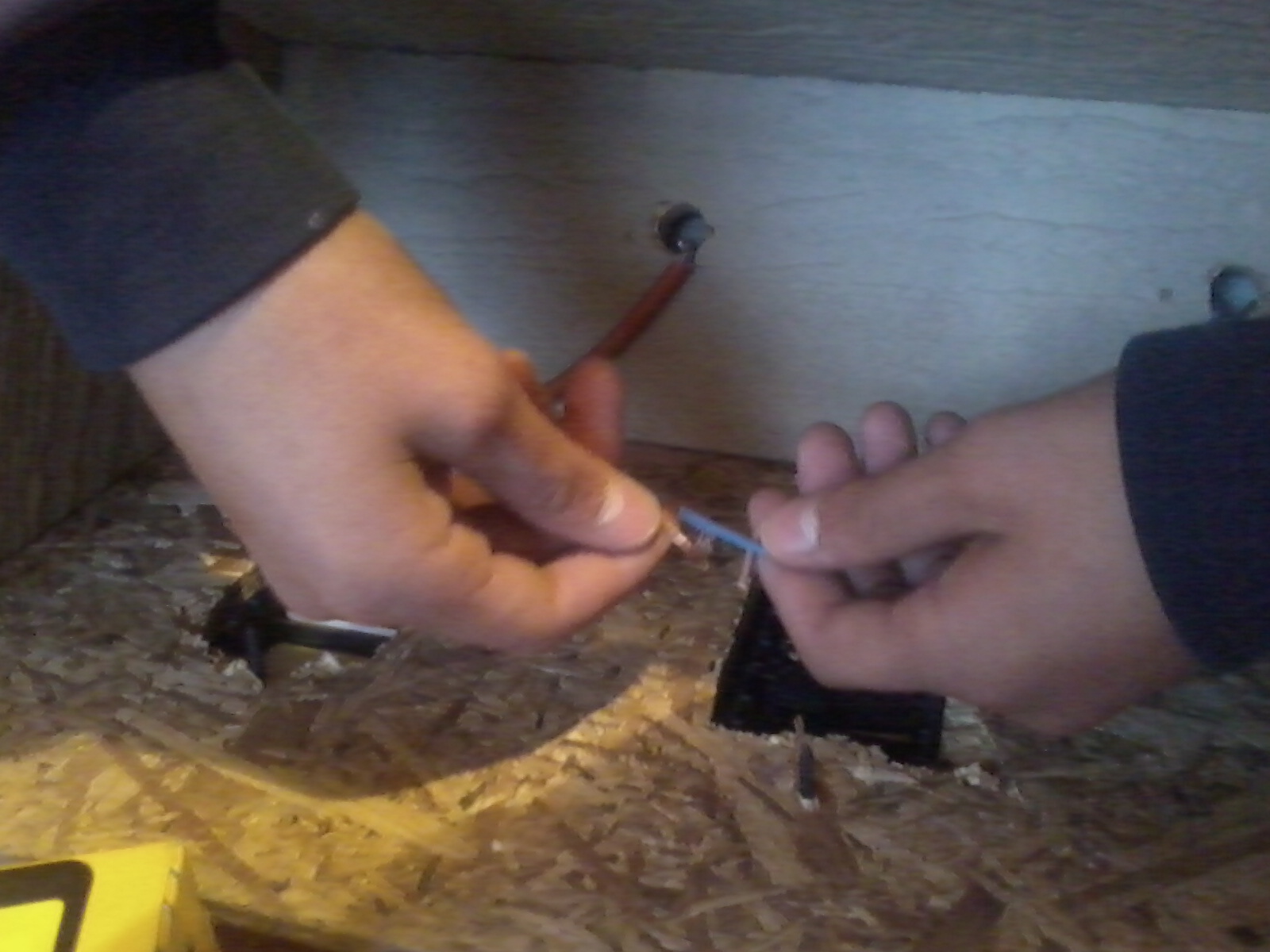

Nuestro proyecto es especificamente & brevemente un Azador electrico, el cual funciona enchufandoce a una red electrica de 220 bolts, después se pulsa el interruptor de partida el cuál le da arranque al motor, & comienza a girar el motor con el azador los cuales estan listos para poner la carne a coser.
lunes, 23 de agosto de 2010
MECANISMOS, ALGO BREVE.
Toda máquina compuesta es una combinación de mecanismos; y un mecanismo es una combinación de operadores cuya función es producir, transformar o controlar un movimiento.
Los mecanismos se construyen encadenando varios operadores mecánicos entre si, de tal forma que la salida de uno se convierte en la entrada del siguiente.
Por ejemplo, en el taladro de sobremesa se emplean varios mecanismos, analicemos dos de ellos directamente relacionados con los movimientos de la broca (giro y avance):
El primer mecanismo es el encargado de llevar el movimiento giratorio desde el eje conductor al conducido (desde el motor al eje que hace girar la broca). Para construirlo se han empleado diez poleas de diferentes diámetros, dos ejes y una correa, formando la denominada caja de velocidades.
Con este sistema se modifican las condiciones de velocidad del eje del motor adaptándolas a las que necesita la broca.
El segundo mecanismo es el encargado de desplazar la broca longitudinalmente (hacia arriba o hacia abajo). Este mecanismo consiste en un eje de avance que accionado por una palanca de control hace girar un piñón que a su vez engrana con una cremallera que se desplaza hacia arriba o hacia abajo según el sentido de giro del piñón (mecanismo cremallera-piñón). Vemos que con este sistema transformamos un movimiento circular en el extremo de la palanca de control en uno longitudinal de la broca.
Este mecanismo encadena los efectos de, al menos, cuatro operadores (algunos no se han representado para simplificar el gráfico): eje, palanca, piñón y cremallera.
Los mecanismos se construyen encadenando varios operadores mecánicos entre si, de tal forma que la salida de uno se convierte en la entrada del siguiente.
Por ejemplo, en el taladro de sobremesa se emplean varios mecanismos, analicemos dos de ellos directamente relacionados con los movimientos de la broca (giro y avance):
El primer mecanismo es el encargado de llevar el movimiento giratorio desde el eje conductor al conducido (desde el motor al eje que hace girar la broca). Para construirlo se han empleado diez poleas de diferentes diámetros, dos ejes y una correa, formando la denominada caja de velocidades.
Con este sistema se modifican las condiciones de velocidad del eje del motor adaptándolas a las que necesita la broca.
El segundo mecanismo es el encargado de desplazar la broca longitudinalmente (hacia arriba o hacia abajo). Este mecanismo consiste en un eje de avance que accionado por una palanca de control hace girar un piñón que a su vez engrana con una cremallera que se desplaza hacia arriba o hacia abajo según el sentido de giro del piñón (mecanismo cremallera-piñón). Vemos que con este sistema transformamos un movimiento circular en el extremo de la palanca de control en uno longitudinal de la broca.
Este mecanismo encadena los efectos de, al menos, cuatro operadores (algunos no se han representado para simplificar el gráfico): eje, palanca, piñón y cremallera.
